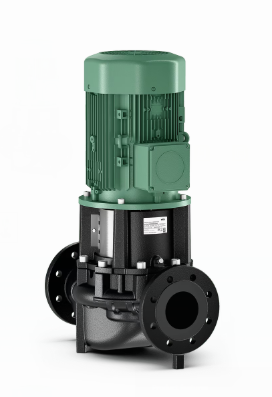

Wilo-Atmos GIGA-I
Wilo
Büyük binalarda ısıtma, iklimlendirme ve soğutma uygulamaları için evrensel kuru rotorlu pompa.
Wilo-Atmos GIGA-I, başta bina tekniği alanı ve endüstriyel ortamlar olmak üzere çok çeşitli uygulamalar için geniş bir yelpazede bileşen ve malzeme sunar. -20 İla +140 °C sıcaklıklarda farklı akışkanları taşıyabilir ve bu nedenle özellikle klima ve soğutma uygulamaları için uygundur. Oluşan kondens suyu, bir çıkış üzerinden hedeflenen şekilde tahliye edilebilir.
Son teknoloji pompa hidroliği ve IE3/IE4 motorlarla donatılmış pompa, enerji tasarrufu sağladığı gibi aynı zamanda güvenilir şekilde çalışır.
Korozyona dirençli kataforez kaplama ile donatılan döküm parçalar, aynı zamanda uzun bir servis ömrü sağlar.
Wilo-Atmos GIGA-I, başta bina tekniği alanı ve endüstriyel ortamlar olmak üzere çok çeşitli uygulamalar için geniş bir yelpazede bileşen ve malzeme sunar. -20 İla +140 °C sıcaklıklarda farklı akışkanları taşıyabilir ve bu nedenle özellikle klima ve soğutma uygulamaları için uygundur. Oluşan kondens suyu, bir çıkış üzerinden hedeflenen şekilde tahliye edilebilir.
Son teknoloji pompa hidroliği ve IE3/IE4 motorlarla donatılmış pompa, enerji tasarrufu sağladığı gibi aynı zamanda güvenilir şekilde çalışır.
Korozyona dirençli kataforez kaplama ile donatılan döküm parçalar, aynı zamanda uzun bir servis ömrü sağlar.
Konstrüksiyon
Inline yapı türünde flanş bağlantılı kuru rotorlu pompa
Uygulama
Isıtma suyu tahliyesi (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
| Örnek | Atmos GIGA-I 40/160-5,5/2 |
| I | Inline pompa |
| 40 | Boru bağlantısının nominal çapı DN |
| 160 | Nominal çark çapı |
| 5,5 | Nominal motor gücü P2 kW biriminde |
| 2 | Kutup sayısı |
Teknik veriler
- Pompalanan akışkan için izin verilen ısı aralığı -20 °C ila +140 °C
- Maks. ortam sıcaklığı 40 °C
- Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
- Koruma sınıfı IP55
- DN 32 ile DN 250 arası nominal çap
- İşletme basıncı için standart model: 13 bar (maks. +140 °C) / 16 bar (maks. +120 °C)
Malzemeler
- Pompa gövdesi ve laterna: Standart: EN-GJL-250;
- Çark: Standart: EN-GJL-200; özel model: Bronz CuSn 10 paslanmaz çelik 1.4408
- Mil: 1.4122
- Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
- Mekanik salmastra
- Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
- Braket
- Kaplin
- IEC norm motor
Тeslimat kapsamı
- Pompa
- Montaj ve kullanma kılavuzu
Opsiyonlar
- Bronz çarklı …-L1 varyantı (ek ücret karşılığında)
- Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
- "Back pull-out" tasarımlı ve kartuş mekanik salmastralı ...-P6 modeli
- Küresel grafitli dökme demir gövde ile …-H1 modeli talep üzerine mevcuttur
- Talep üzerine maks. 25 bar işletme basıncı için …-P4 modeli
- Model …-P2: Talep üzerine içme suyu modeli
- Talep üzerine diğer gerilimler ve frekanslar ve ATEX sertifikası
