Wilo-Helix V
Wilo
Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Debi ve NPSH optimizasyonlu pompa gövdesi
Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı (EPDM modeli)
Konstrüksiyon

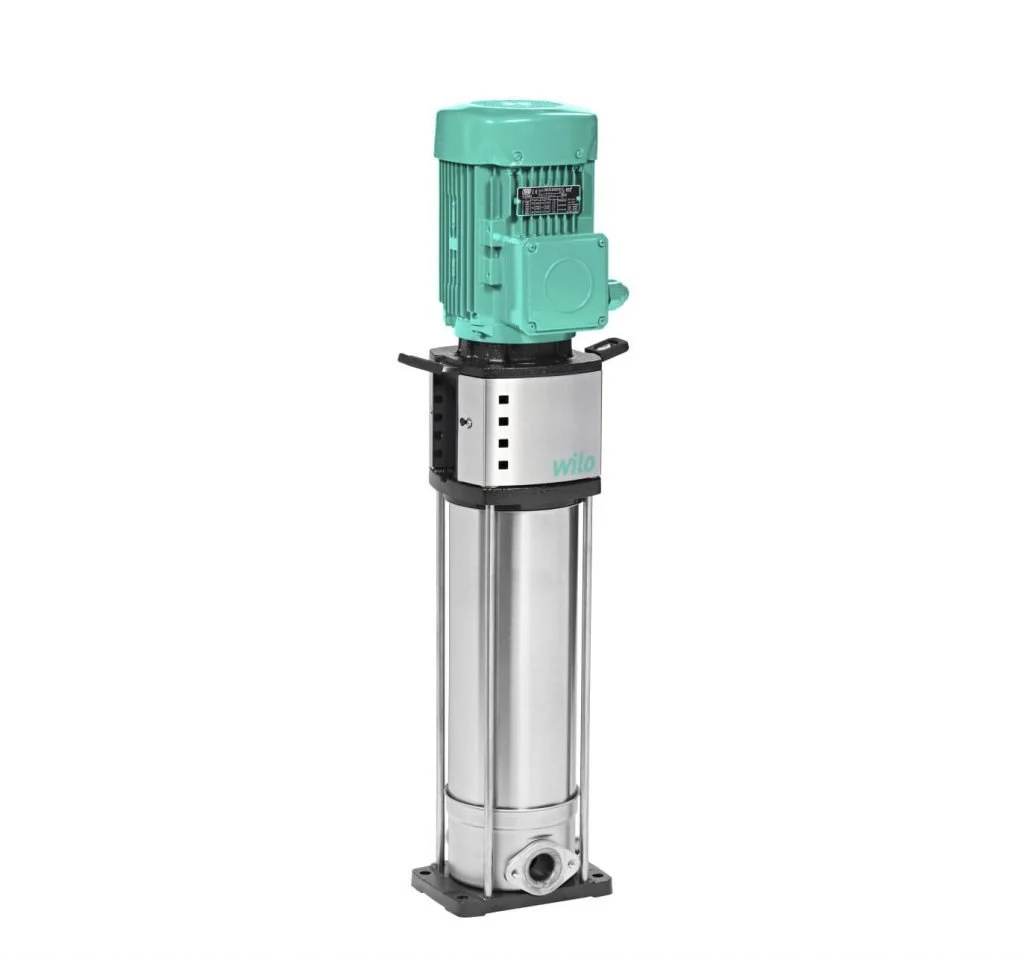

Inline bağlantılı dikey yapı modelinde, normal emişli, verimliliği yüksek, çok kademeli yüksek basınçlı santrifüj pompa
Uygulama
- Su temini ve basınçlandırma
- Endüstriyel sirkülasyon sistemleri
- Proses suyu
- Kapalı soğutma devreleri
- Yangın söndürme sistemleri
- Yıkama sistemleri
- Sulama
Donanım / işlev
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Tip kodlaması
| Örnek: | Helix V 2202/2-1/16/E/X/KS/../400-50 |
| Helix V | Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa |
| 22 | m3/saat cinsinden debi |
| 02 | Çark sayısı |
| 2 | Traşlanan çark adedi (opsiyonel) |
| 1 | Pompanın malzeme kombinasyonu |
|
| 1 = pompa gövdesi 1.4301 (AISI 304)hidrolik 1.4307 (AISI 304L) |
|
| 2 = pompa gövdesi 1.4409 (AISI 316L)hidrolik 1.4404 (AISI 316L) |
|
| 4 = Blok pompa gövdesi EN-GJL-250 (Kataforez kaplama) hidrolik 1.4307 (AISI 304L) [Sadece Helix VE 22.. ve üstü] |
| 16 | Maks. işletme basıncı, bar olarak |
|
| 16 = 16 bar (PN 16 flanş) |
|
| 25 = 25 bar (PN 25 flanş) |
|
| 30 = 30 bar (PN 40 flanş) |
| E | Conta tipi E = EPDMV = FKM |
| K | Mekanik salmastra kartuş tipi |
| S | Kaplin koruması, pompanın emiş ve basınç bağlantısı ile aynı hat üzerindedir. |
| .. | Opsiyonel |
| 400 | Bağlantı gerilimi, V olarak |
| 50 | Frekans, Hz olarak |

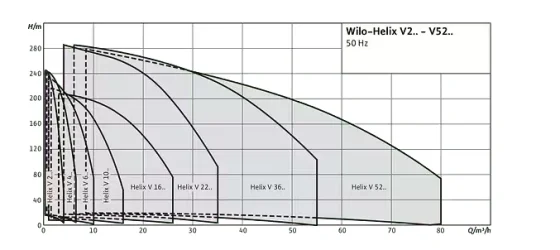

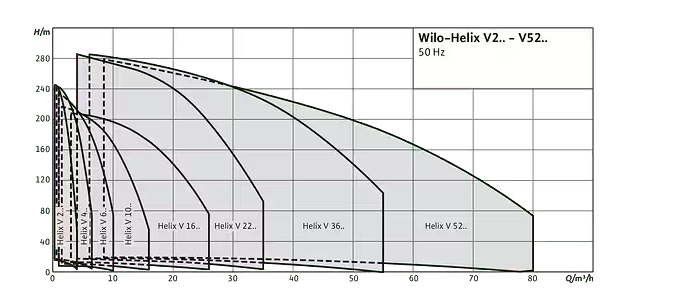

Teknik veriler
- Elektrik bağlantısı: 3~400 V ± %10, 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
- Akışkan sıcaklığı aralığı:
- Helix V 2 – 16 (EPDM): -30 ila +120 °C (130 °C talep üzerine)
- Helix V 2 – 16 agresif ortam için (FKM): -15 ila +90 °C
- Helix V 22 – 52 (EPDM): -30 ile +120 °C arası (130 °C talep üzerine)
- Helix V 22 – 52 agresif ortam için (FKM): -15 ila +90 °C
- Azami işletme basıncı: 16/25/30 bar
- Koruma sınıfı: IP55
- Maksimum ortam sıcaklığı:+50 °C (talep üzerine daha geniş sıcaklık aralıkları)
- Mevcut versiyonlar:
- Helix V 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25/PN 40, ISO 2531 ve ISO 7005 normlarına uygun (Talep üzerine Victaulic kaplin ya da üç kelepçeli bağlantı)
- Helix V 22 – 52: ISO 2531 ve ISO 7005 normlarına uygun olarak yuvarlak flanşlı PN 16/PN 25/PN 40
Malzemeler
Helix V 2, 4, 6, 10, 16:
Pompa 1'in malzeme kombinasyonu
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
- Temel plakası ve braket EN-GJL-250 (KTL kaplama)
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Pompa 2'nin malzeme kombinasyonu
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi paslanmaz çelik 1.4404 (AISI 316L)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Ceketli boru paslanmaz çelik 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Pompa 1'in malzeme kombinasyonu
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi paslanmaz çelik 1.4308 (AISI 304) veya KTL kaplama pik döküm EN-GJL 250, Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Mil paslanmaz çelik 1.4057 (AISI 431)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası (talep üzerine FKM conta)
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Pompa 2'nin malzeme kombinasyonu
- Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (AISI 316L)
- Pompa gövdesi: Akışkanla temas eden tüm bileşenler paslanmaz çelik döküm 1.4409 (AISI 316L); Helix V 22 için EN-GJL 250/Helix V 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar.
- Temel plakası paslanmaz çelik 1.4301 (AISI 304)
- Mil paslanmaz çelik 1.4404 (AISI 316L) veya 1.4462 (AISI 318LN) (modele bağlı)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- FKM O-ring contası (talep üzerine EPDM conta)
- Basınç gömleği paslanmaz çelik 1.4404 (AISI 316L)
Tasarım
- Pompalar, özel mekanik salmastralarla çeşitli uygulamalara (su-glikol karışımları, saf su, agresif ortamlar vb. için) uyarlanabilir.
- Helix ürün serisi ayrıca silikonsuz varyantları ve ATEX modellerini de içerir.
- Motorlar, aşırı güçlendirme, IE4 verimlilik derecesi, PTC, güçlendirilmiş dış korozyon koruması, kapak, bağımsız ısıtıcı, belirli bir RAL rengi vb. ile ayrıca özelleştirilebilir.
Тeslimat kapsamı
- Helix V yüksek basınçlı santrifüj pompa
- Montaj ve kullanma kılavuzu
- Helix V 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Opsiyonlar
Helix-V pompalar, talep üzerine çeşitli mekanik salmastra tipleri ile temin edilebilir, ör. su-glikol karışımlı soğuk uygulamalara yönelik gözenekli silisyum karbür (Q7Q7) veya temiz su (3 µS/cm altı iletkenlik) ile su arıtma uygulamaları için Tungsten karbür/silisyum karbür (UQ).
Helix V 2 ... 52 Victaulic bağlantılar (rakor bağlantılar) ile Helix V 2 ... 16 Tri-Clamp bağlantılar (DIN 32676) ile teslim edilebilir.
Her iki paslanmaz çelik model (304 de 316L) de EPDM veya FKM conta ile sunulabilir.
Daha fazla enerji tasarrufu elde etmek için, IE4 motorlar (50 Hz) talep üzerine mevcuttur.
