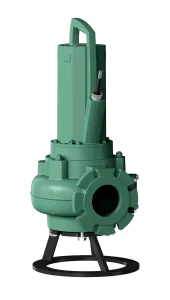

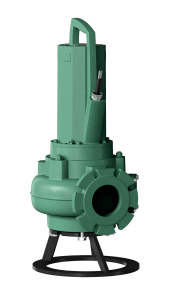

Wilo-Rexa PRO

Donanım / işlev

Motor odası için sızdırmazlık denetimi
Bimetal sensörlü sargı sıcaklığı denetimi
Sızdırmaz hazne denetimi için opsiyonel harici
elektrot çubuk
Kondansatör kumanda kutulu alternatif akım modeli

Teknik veriler

Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya
3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-30 dk.; S3 25%
Koruma sınıfı: IP68
Yalıtım sınıfı: F, opsiyonel H
Akışkan sıcaklığı: 3…40 °C, 3 dk. için maks. 60 °C
Maks. daldırma derinliği: 20 m
Kablo uzunluğu: 10 m

Malzemeler

Motor gövdesi: EN-GJL-250
Hidrolik gövde: EN-GJL250
Çark: EN-GJL 250 veya EN-GJS-500-7
Statik contalar: NBR
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: C/MgSiO4
Mil ucu: Paslanmaz çelik 1.4021

Tasarım
Sabit ve taşınabilir ıslak kurulum veya sabit kuru kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8’i geçmemelidir (hidroliğe bağlı). Serbest akış çarkı ve tek kanallı çarklar kullanılır.
Motor
Motor olarak, alternatif akım ve trifaze akım modeli yüzey soğutmalı motorlar kullanılır. Alternatif akım motorlarda kondansatör ayrı bir kumanda cihazına monte edilmiştir. Açma işlemi güçten bağımsız olarak doğrudan veya yıldız-üçgenli marşla gerçekleşir. Motorları soğutma, çevreleyen akışkan vasıtasıyla gerçekleşir (pompalanan akışkan veya hava). Budurumda atık ısı motor gövdesi üzerinden dışarı verilir. Bu motorlar su altında sürekli işletimde (S1) kullanılabilir. Su altından çıkarılmış işletimde, motor gücüne bağlı olarak işletim tipleri S1 (sürekli işletim), S2 (kısa süreli işletim) veya S3 (fasılalı işletim) mümkündür. Ayrıca motorlar şu denetleme düzenekleriyle donatılmıştır:
