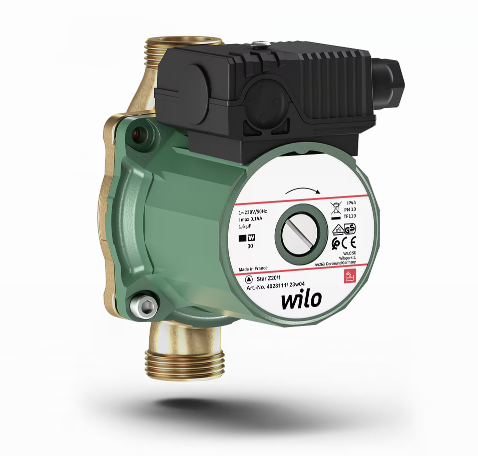

Wilo-Star-Z

Wilo

Özellikler/Ürün avantajları
Hızlı elektrik bağlantılı alternatif akımlı pompalar
Akışkanla temas eden tüm bileşenler güncel direktiflere uygundur.

Wilo-Star-Z Kullanım kılavuzu

Konstrüksiyon

Rakor bağlantılı ıslak rotorlu sirkülasyon pompaları

Uygulama

Bina teknolojileri ve endüstri alanındaki içme suyu sirkülasyon sistemleri.

Donanım / işlev

İşletim tipleri

Kademeli devir sistemi (yalnızca Star-Z... -3 ürünlerinde)

Manuel işlevler

Devir kademesi ayarlaması (Star-Z -3/ pompalarında 1 Devir kademesi, 3 Devir kademesi)

Donanım

Pompa gövdesinde montaj anahtarı yeri (yalnızca Star-Z 25 ürünlerde)
Kablo girişi her iki yandan mümkün
Yaylı klemensli hızlı bağlantı olanağı
Blokaj akımına dayanıklı motor

Tip kodlaması

Örnek:	Wilo-Star-Z 20/1
Star	Standart pompa
Z	Sirkülasyon pompası
20/	Nominal bağlantı çapı
1	Nominal pompalama yüksekliği [m]
-3	3 devir hızı kademesi

Teknik veriler

Devir sayısı sabit veya Star-Z -3 modelinde seçilebilir üç devir sayısı kademesi
Akışkan sıcaklığı:
- 3,21 mmol/l (18 °dH)'ye kadar içme suyu: maks. +65 °C, kısa süreli işletimde (2 saat) +70 °C'ye kadar
Elektrik şebekesi bağlantısı 1~230 V, 50 Hz
Koruma sınıfı IP44
Nominal çap G1, G1¼, G1½
Maks. işletme basıncı 10 bar

Malzemeler

Pompa gövdesi: Bronz
Çark: Plastik
Mil: Oksit seramik
Yatak: Kömür, sentetik reçine emdirilmiş

Тeslimat kapsamı

Pompa
Rakorlu bağlantıda contalar
Montaj ve kullanma kılavuzu

Aksesuarlar

Rakor bağlantıları
Adaptör parçaları
Star-Z 20, 25 için ısı yalıtım ceketi
Rakorlu bağlantılı pompalarda özel pirinç parçalar: Dış yiv/İçte kontak klapası
Star-Z 20/1, Z 25/2 EM (Alternatif akım modeli) için Wilo-S1R-h kullanım suyu takma modülü
Wilo-Star-Z 25/2 DM (trifaze akım modeli) için, Wilo-SK 602N (kontaktör olarak) ile birlikte Wilo-SK 601N zaman ayarlı kumanda cihazı
Star-Z 20, 25'in zamana bağlı olarak kapatılıp açılmasın için Wilo-SK 601N zaman ayarlı kumanda cihazı
